Kalanderbefettungsanlagen
Für den präzisen, ölnebelfreien Schmierstoffauftrag auf Bandmaterial und Platinen über PU-Auftragswalzen und Kalanderwalzen.
Kalanderbefettungsanlagen RB KW
Kalanderbefettungsanlagen ermöglichen den präzisen und reproduzierbaren Auftrag von Umformschmierstoffen auf Bandmaterial und Platinen. Die Schmierstoffübertragung erfolgt ölnebelfrei über PU-Auftragswalzen und mitlaufende Kalanderwalzen. Dadurch wird ein gleichmäßiger Ölfilm unterstützt, während der Schmierstoff kontrolliert eingesetzt und die Arbeitsumgebung sauber gehalten wird.
Ihre Vorteile auf einen Blick:
- Ölnebelfreier Auftrag von Umformschmierstoffen
- Gleichmäßige Schmierung von Bandmaterial und Platinen
- Reproduzierbarer Ölfilm durch PU-Auftragswalzen und mitlaufende Kalanderwalzen
- Einstellbare Schmierstoffmenge über den Anpressdruck
- Pneumatisch betätigte obere Auftragswalze mit 10 mm Hub
- Automatische Öffnung der Auftragswalze über Federdruckstücke
- Kompakte, geschlossene und robuste Konstruktion

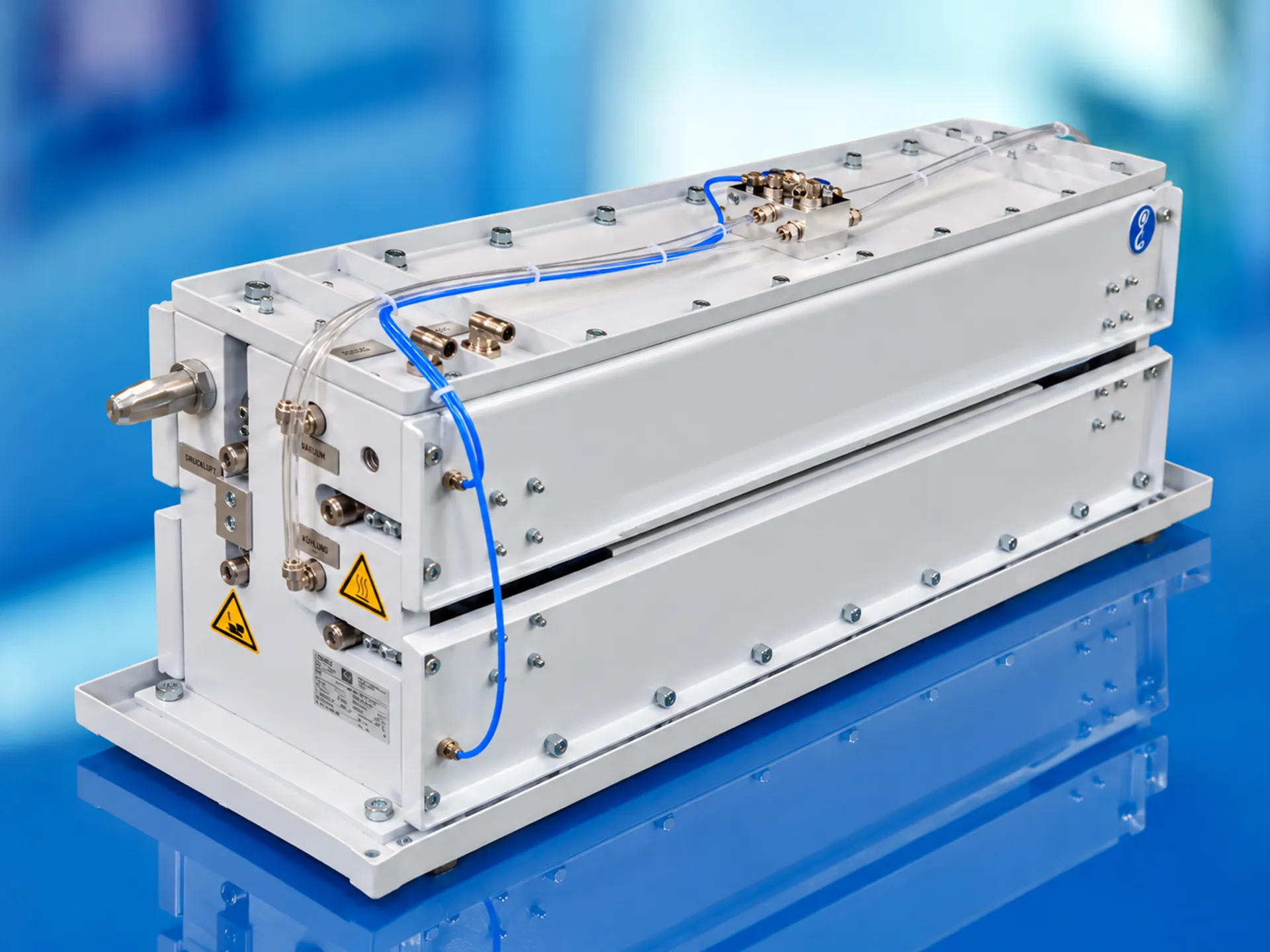

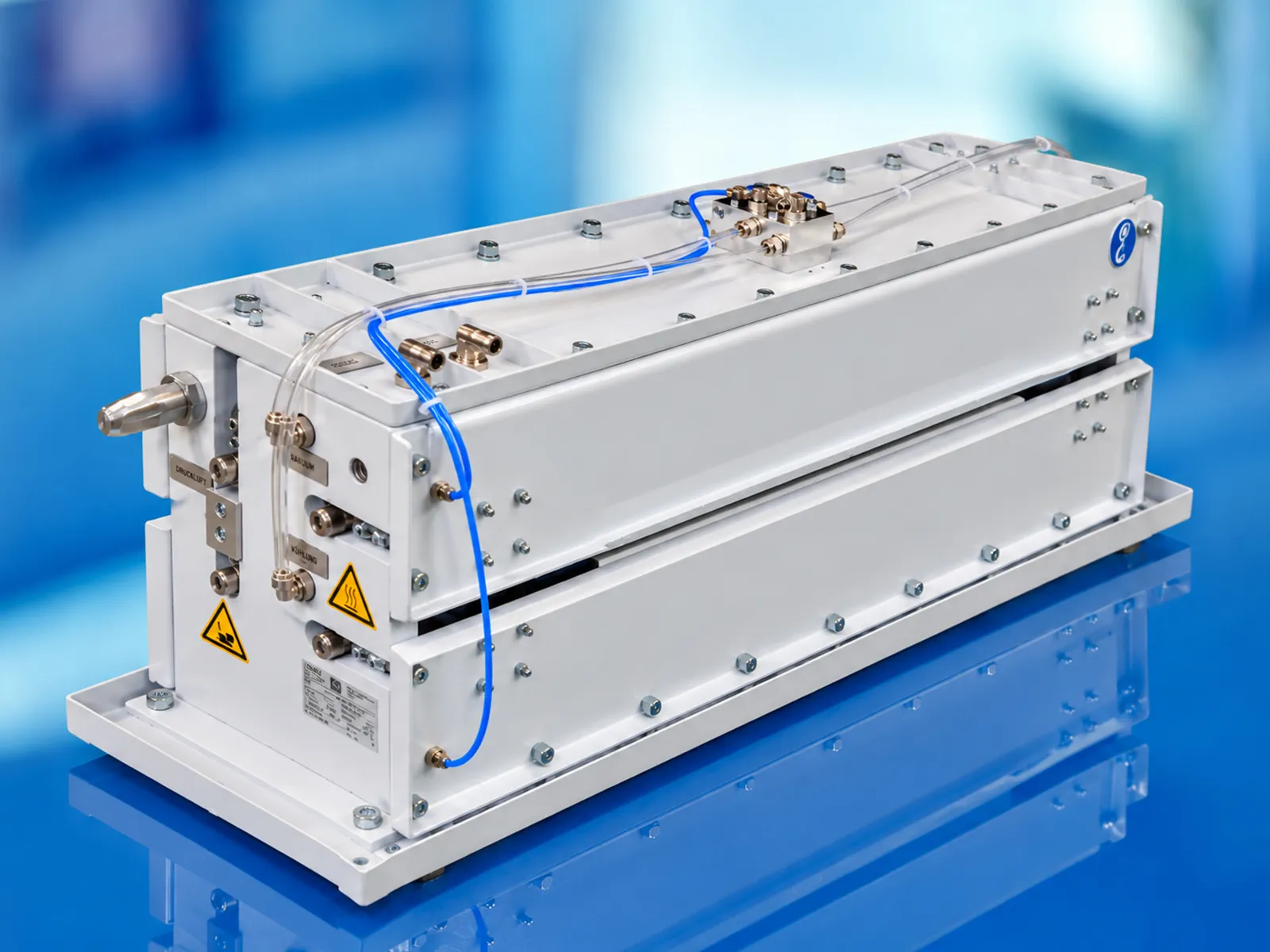

Rollenbandöler Kalanderwalze (RB KW 110)
Der RB KW 110 ist ein Rollenbandöler mit Kalanderwalzen für den kontrollierten Schmierstoffauftrag auf Bandmaterial und Platinen. Der Schmierstoff wird über zwei PU-Auftragswalzen auf die Materialoberfläche übertragen.
Die Ölversorgung erfolgt kontinuierlich über zwei Dosierrohre und zwei mitlaufende Kalanderwalzen. Dadurch wird eine gleichmäßige Benetzung der Auftragswalzen unterstützt. Die obere Auftragswalze wird pneumatisch mit einer Hubhöhe von 10 mm an das Material angestellt.
Die Schmierstoffmenge lässt sich über den Anpressdruck einstellen und an unterschiedliche Material- und Prozessanforderungen anpassen. Nach dem Schmierprozess öffnet die obere Auftragswalze automatisch über mechanische Federdruckstücke.
Einsatzgebiete
- Stanzen • Feinschneiden • Tiefziehen • Biegen • Walzen • Profilwalzen
Technische Daten
- Walzendurchmesser: 110 mm
- Walzenausführung: PU-Auftragswalze
- Empfohlene maximale Materialstärke: 10,0 mm
- Schmierstoffeignung: für niedrig- bis hochviskose Umformschmierstoffe
- Befettungsbreite: 300 bis 1000 mm
- Hinweis: Bei Platinen ist ein separater Antrieb mit Frequenzumrichter erforderlich
Technische Daten RB KW
Rollenbandöler Kalanderwalze / Ø 110 mm
| Bezeichnung | Befettungsbreite [mm] | Befestigungsbreite [mm] | Kammerbreite [mm] | Gesamtbreite [mm] |
|---|---|---|---|---|
| RB KW 110 0300 | 300 | 640 | 680 | 710 |
| RB KW 110 0350 | 350 | 690 | 730 | 760 |
| RB KW 110 0400 | 400 | 740 | 780 | 810 |
| RB KW 110 0450 | 450 | 790 | 830 | 860 |
| RB KW 110 0500 | 500 | 840 | 880 | 910 |
| RB KW 110 0600 | 600 | 940 | 980 | 1010 |
| RB KW 110 0700 | 700 | 1040 | 1080 | 1110 |
| RB KW 110 0800 | 800 | 1140 | 1180 | 1210 |
| RB KW 110 0900 | 900 | 1240 | 1280 | 1310 |
| RB KW 110 1000 | 1000 | 1340 | 1380 | 1410 |
| RB KW 110 Sonder | auf Anfrage | auf Anfrage | auf Anfrage | auf Anfrage |
