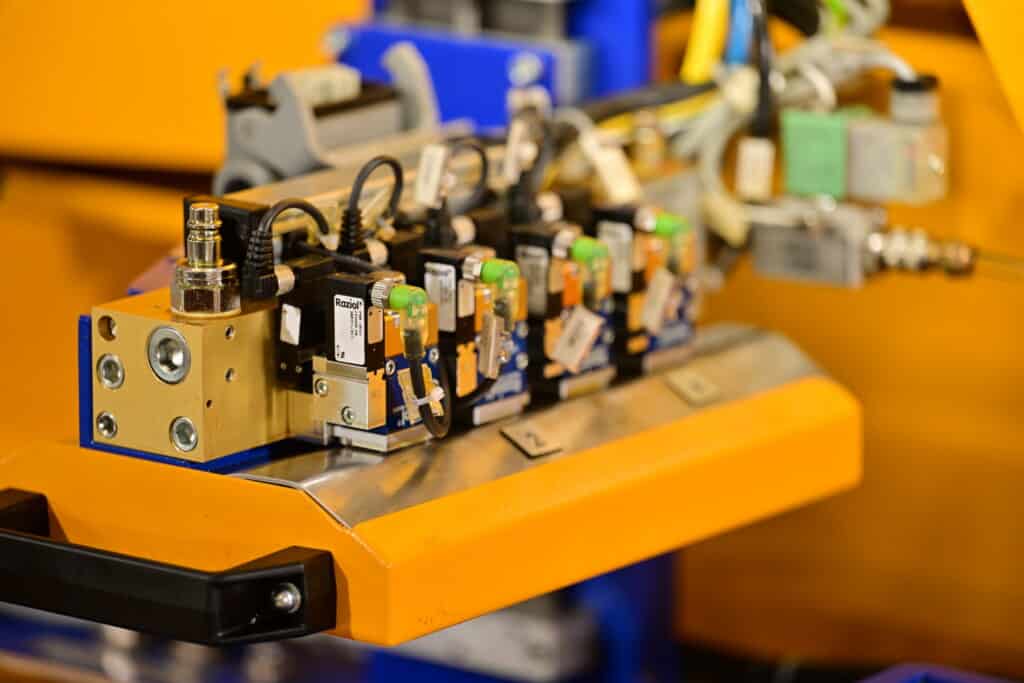

Präzisionsdosiereinheiten
Für die hochpräzise und reproduzierbare Dosierung kleinster Schmierstoffmengen an Pressen und Schnellstanzautomaten - abgestimmt auf Maschinentakt, Pressenhub und einzelne Schmierstellen.

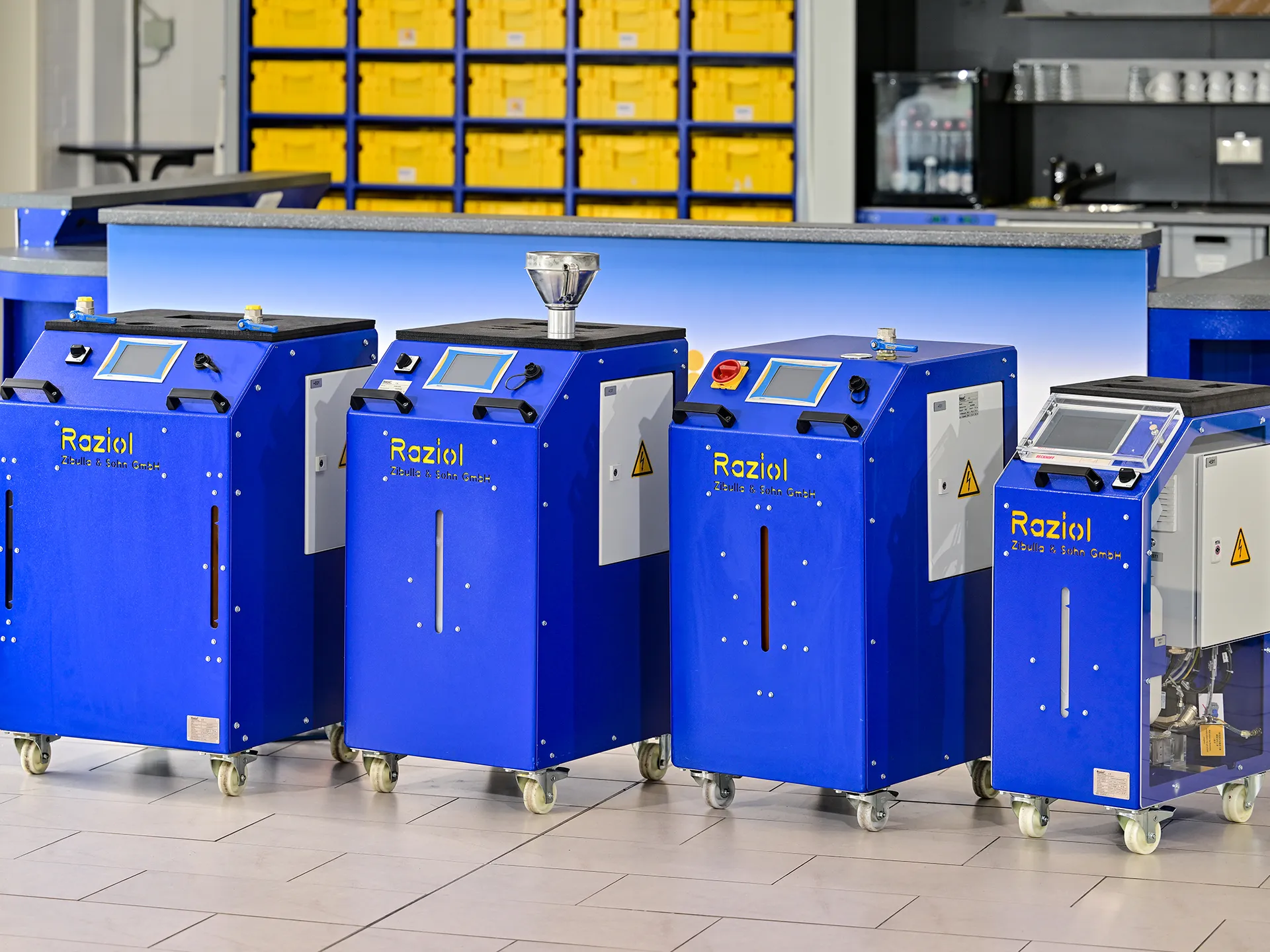

Dosiersysteme
Schmierstoffmengen präzise steuern und dokumentieren
Bei Stanz- und Umformprozessen muss jede Schmierstelle zuverlässig mit der erforderlichen Schmierstoffmenge versorgt werden. Schwankende Maschinentakte, hohe Hubzahlen und mehrere voneinander unabhängige Schmierstellen erschweren eine gleichmäßige Dosierung. Eine zu hohe Auftragsmenge erhöht den Schmierstoffverbrauch und kann nachgelagerte Prozesse beeinträchtigen. Eine zu geringe Versorgung kann dagegen Werkzeugverschleiß, Ausschuss und Qualitätsprobleme verursachen.
Präzisionsdosiereinheiten stimmen die Schmierstoffversorgung auf den Pressenhub oder Maschinentakt ab. Dosierpumpen ermöglichen eine reproduzierbare Applikation kleinster Mengen. Je nach Anwendung sind Dosierungen bis in den Nanoliterbereich je Schmierstelle möglich.
Die Systeme unterstützen eine bedarfsgerechte Schmierstoffversorgung durch:
- Bis zu sechs frei programmierbare Ausgänge
- Separate Versorgung einzelner Schmierstellen
- Exakte Dosierung bei wechselnden Taktzahlen

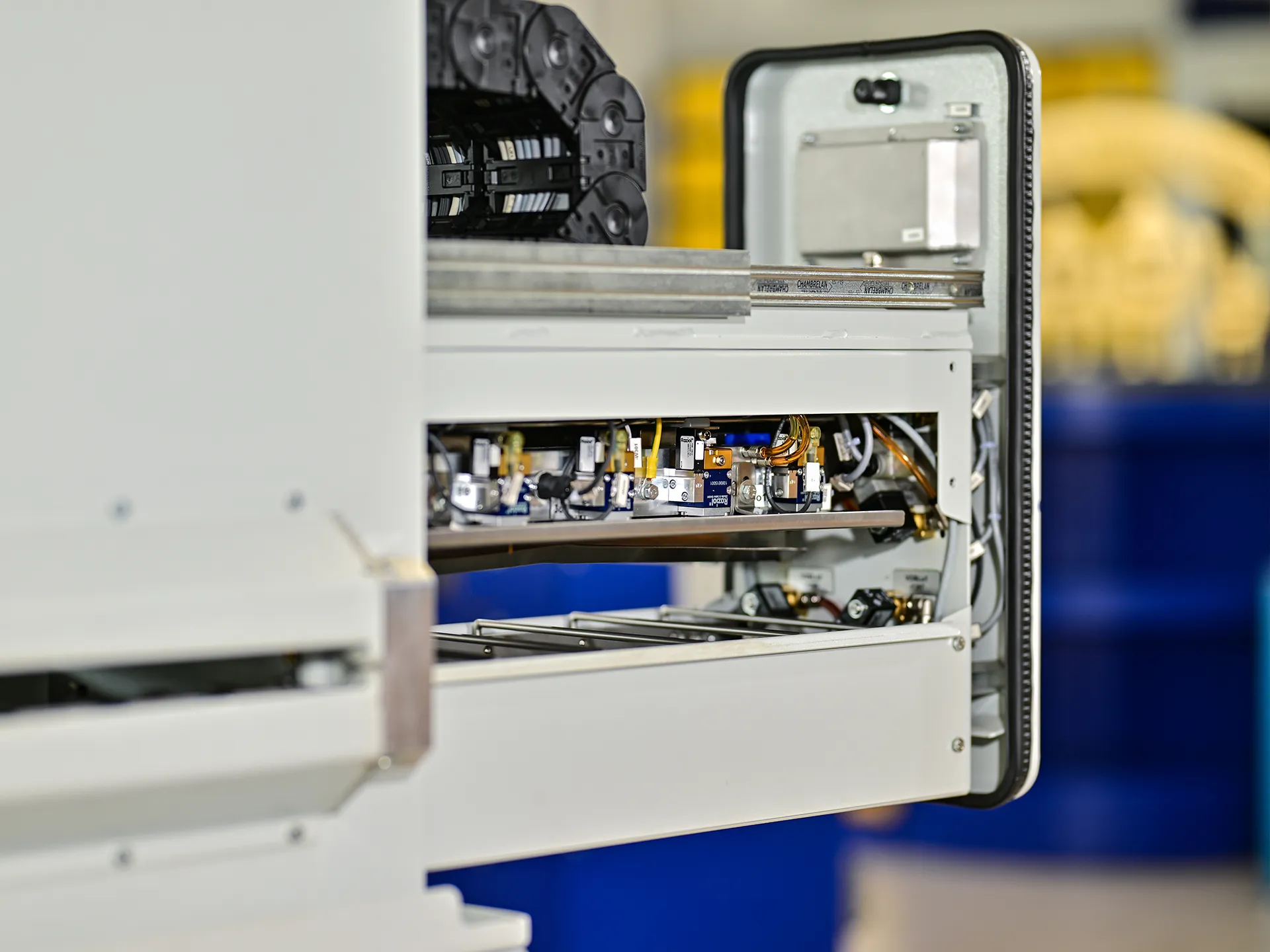

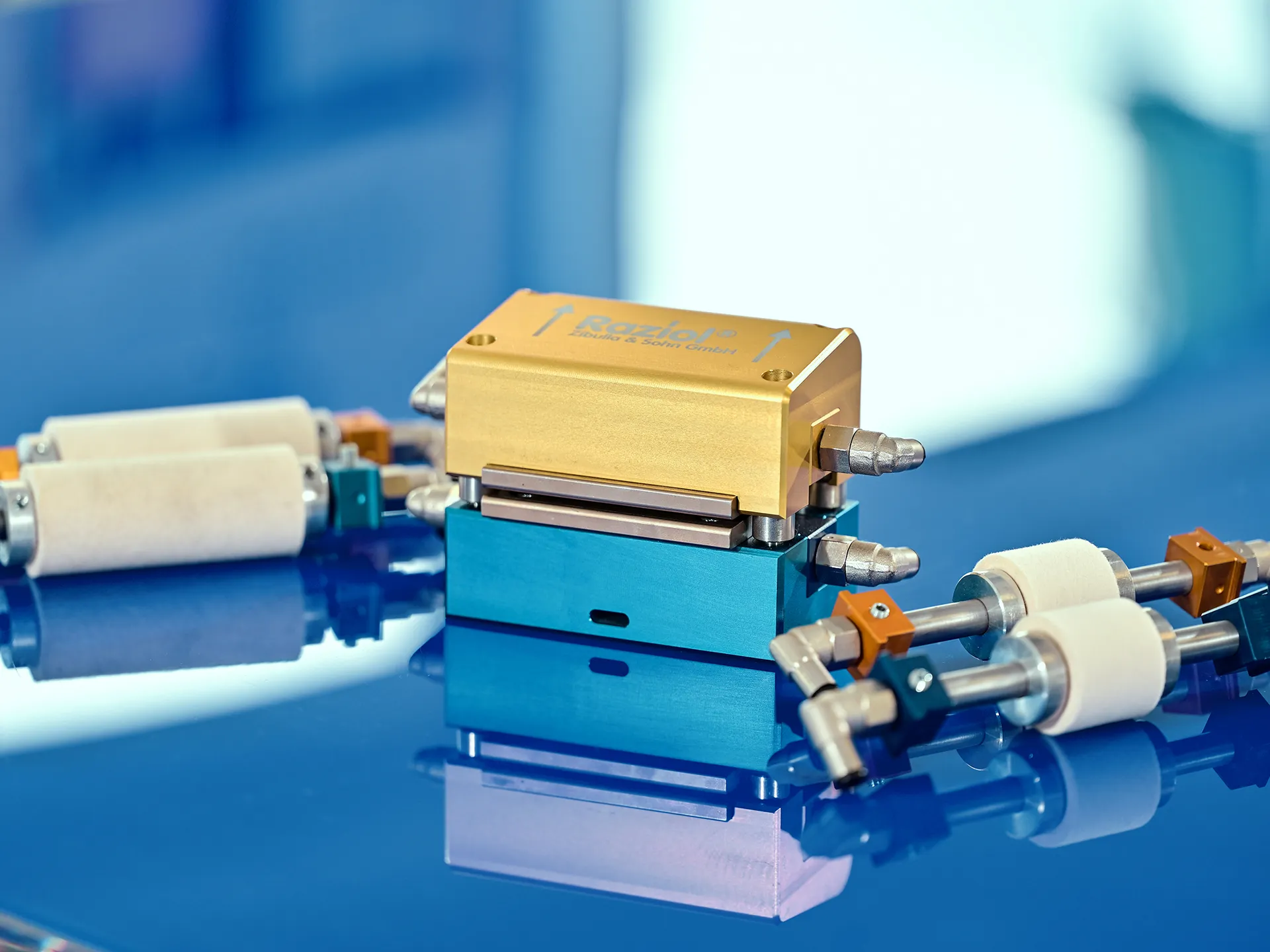

- Kombination mit Rollenbandölern, Düsenbalken und Sprühsystemen

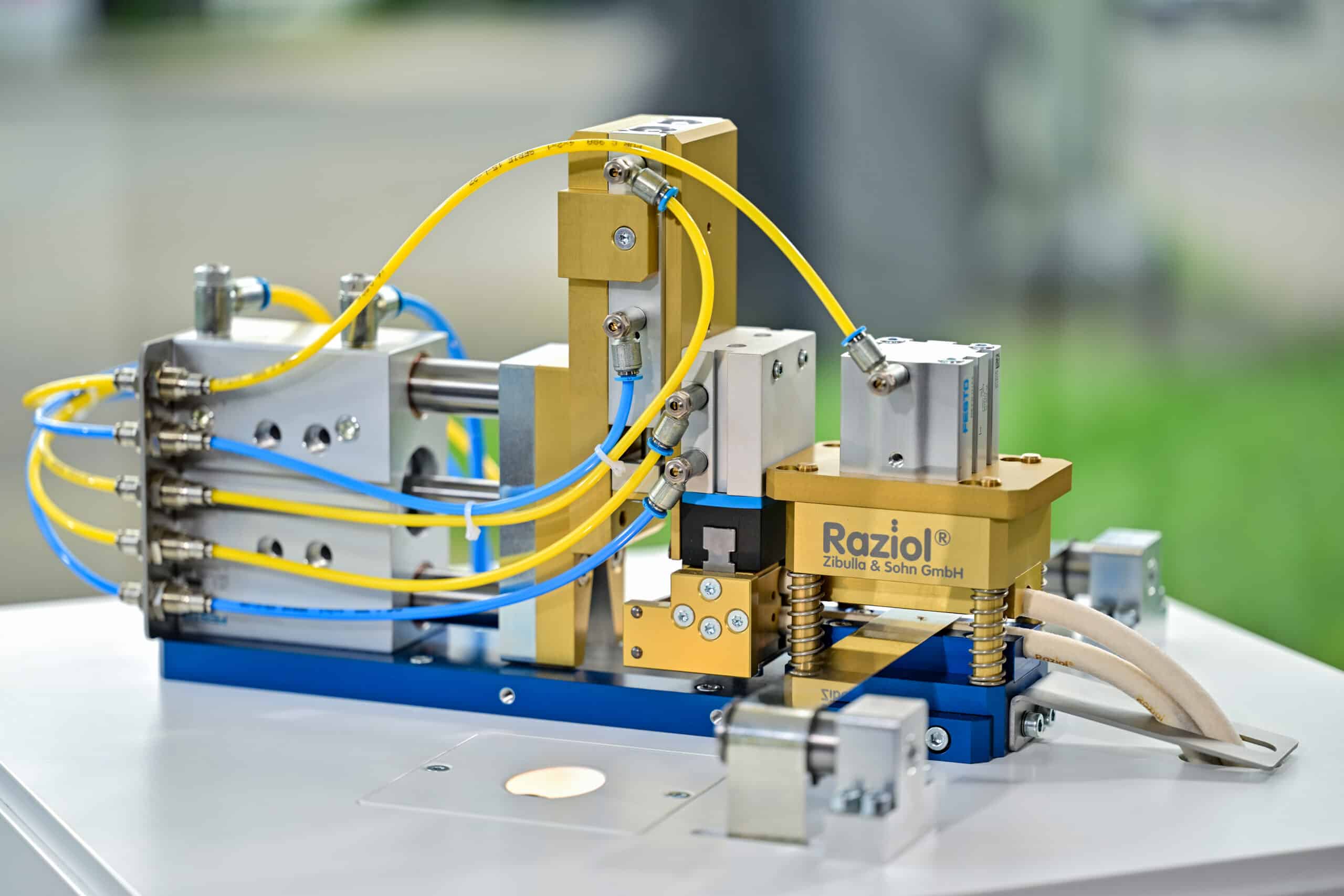

- Anbindung von Werkzeugschmierungen und Minimalschmierdüsen
- Einsatz an Schnellstanzautomaten und konventionellen Pressen
Verbrauchs- und Auftragsdaten werden über die Steuerung erfasst und dokumentiert. Dadurch lassen sich Schmierstoffmengen nachvollziehbar auswerten und für die Qualitätssicherung sowie die Prozessdokumentation verwenden.

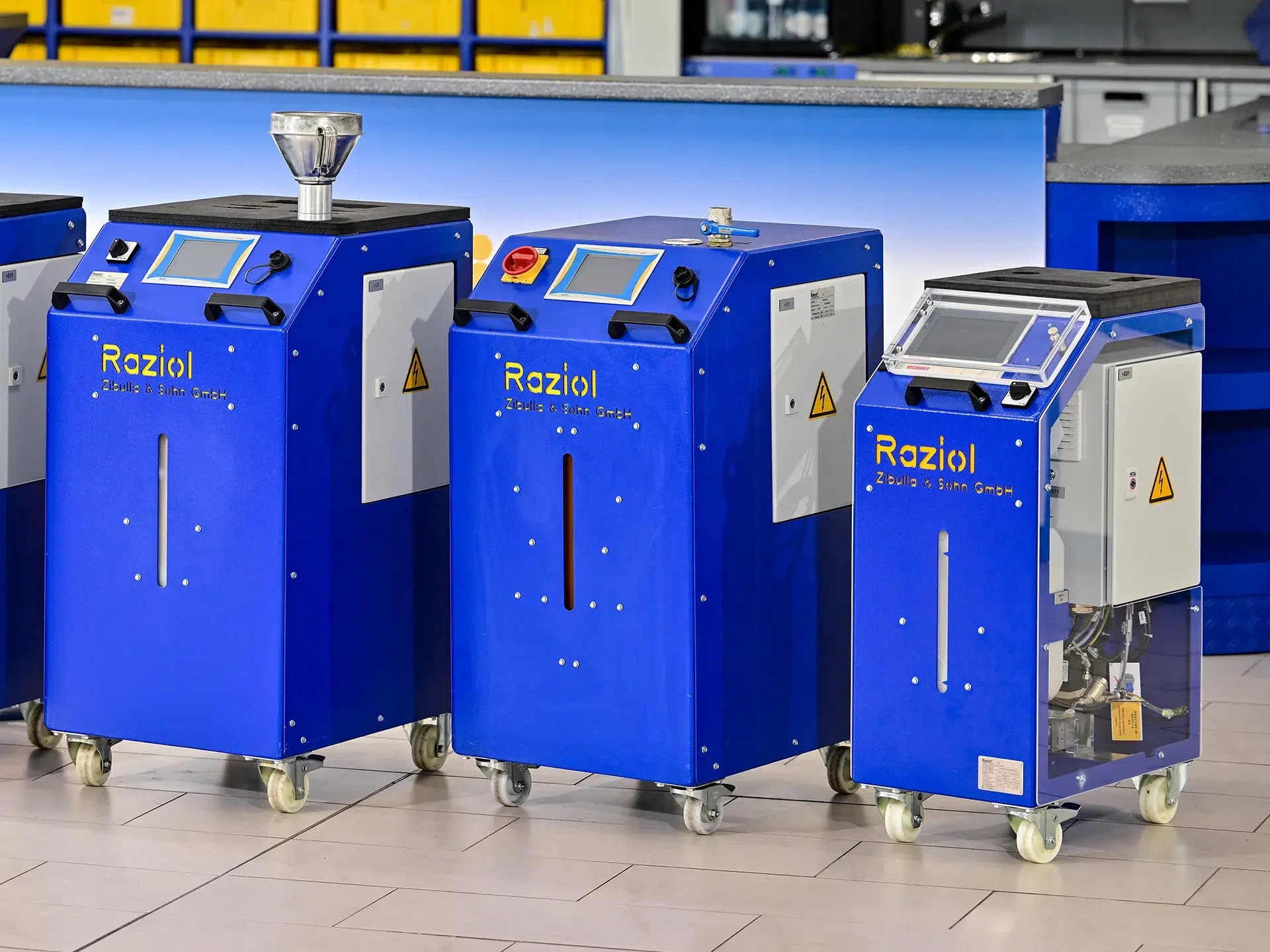

Der modulare Aufbau ermöglicht die Anpassung an unterschiedliche Maschinen, Schmierstellen und Produktionsbedingungen. Fahrbare Ausführungen mit integriertem Vorratsbehälter und Füllstandsüberwachung erleichtern zudem die Integration in bestehende Produktionsanlagen.
Präzisionsdosierung für Schnellstanzprozesse

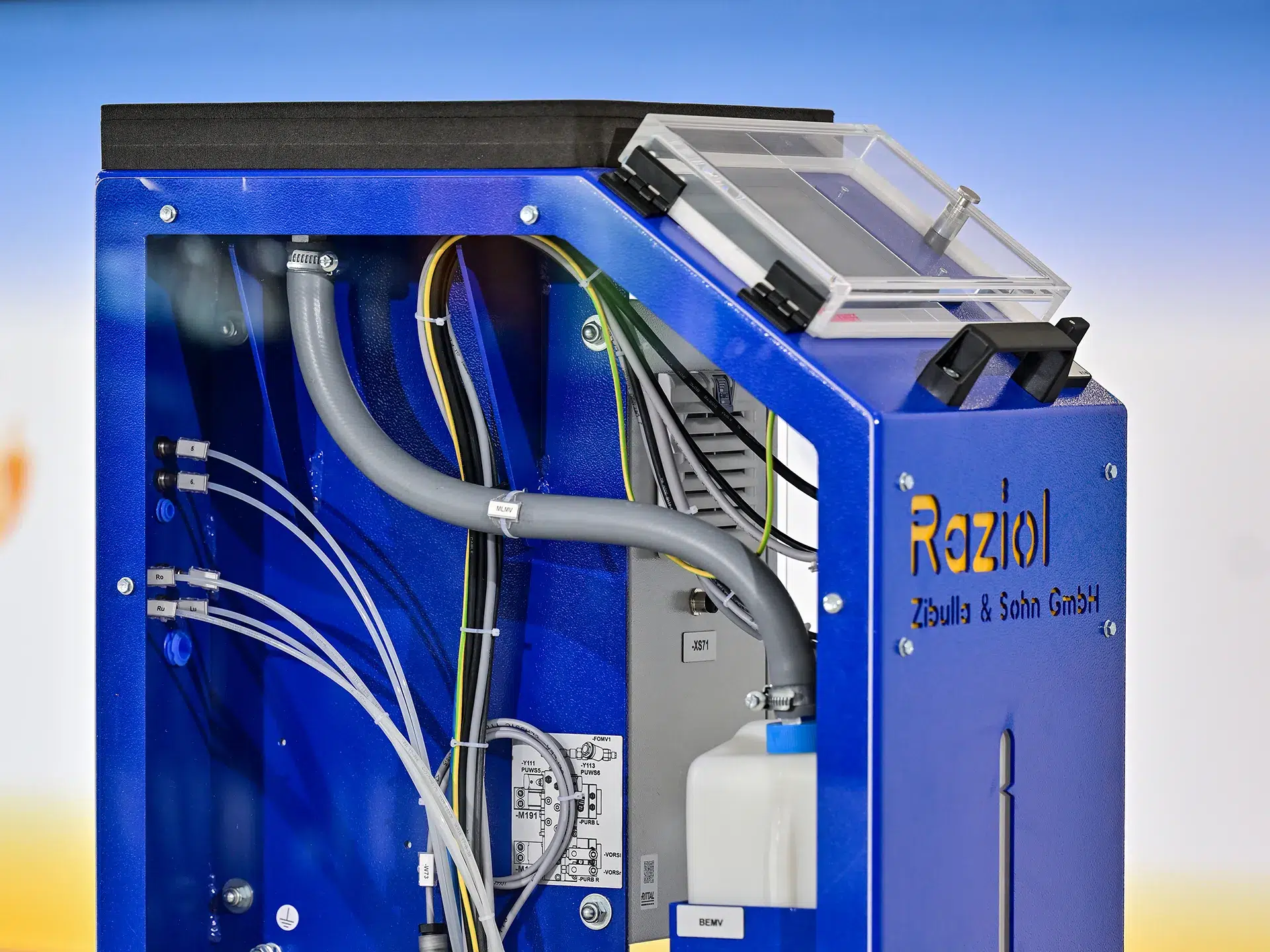

Raziol Präzisionsdosiereinheit BR-Highspeed
Die Raziol Präzisionsdosiereinheit BR-Highspeed wurde für die Schmierstoffversorgung an Hochleistungs-Schnellstanzautomaten mit bis zu 3.000 Hüben pro Minute entwickelt. Drei schrittmotorbetriebene Präzisionsdosierpumpen versorgen über sechs frei programmierbare Ausgänge Rollenbandöler, Sprühkammern und Werkzeugzusatzschmierungen präzise und reproduzierbar.
Auch kleinste Auftragsmengen von unter 0,1 g/m² sowie Dosierungen im Nanoliterbereich je Schmierstelle lassen sich zuverlässig realisieren. Die Steuerung erfolgt über die Raziol SPS 4000 mit VISU 4000; mehr als 150 Befettungsprogramme können gespeichert und Verbrauchs- sowie Auftragsdaten automatisch dokumentiert werden.
Einsatzgebiete
- Hochleistungs-Schnellstanzautomaten
- Schnell getaktete Stanz- und Umformprozesse
- Schmierstoffversorgung von Rollenbandölern und/oder Sprühkammern
- Werkzeugzusatzschmierung, beispielsweise über Minimalmengendüsen
- Produktionsanlagen mit Anforderungen an Prozessdatenerfassung und Vernetzung
Merkmale
- Ausgelegt für Hochleistungs-Schnellstanzautomaten bis 3.000 Hübe/min
- Präzise und reproduzierbare Schmierstoffdosierung
- Drei Präzisionsdosierpumpen mit sechs frei programmierbaren Ausgängen
- Dosierung sehr geringer Schmierstoffmengen bis in den Nanoliterbereich
- Mehr als 150 speicherbare Befettungsprogramme
- Automatische Dokumentation von Verbrauchs- und Auftragsdaten
- Füllstandsüberwachung des Medienbehälters
- USB- und Netzwerkschnittstellen, optional OPC UA
Technische Daten Raziol Präzisionsdosiereinheit BR-Highspeed
| Merkmal | Ausführung |
|---|---|
| Maximale Taktzahl | bis 3.000 Hübe/min |
| Präzisionsdosierpumpen | 3 |
| Programmierbare Ausgänge | 6 |
| Flächenbezogene Auftragsmenge | unter 0,1 g/m² möglich |
| Steuerung | Raziol SPS 4000 mit VISU 4000 |
| Speicherkapazität | mehr als 150 Befettungsprogramme |
| Medienbehälter | 10 Liter |
| Schnittstellen | USB und Netzwerk/TwinCAT ADS; optional: OPC UA |
