Bürstenreinigungsanlagen
Beidseitige Reinigung partikelsensibler Platinen vor dem Beölungs- oder Umformprozess. Für saubere Oberflächen und eine gleichbleibend hohe Bauteilqualität.
Reinigungstechnologie
Saubere Platinen und Bänder vor der Umformung
Partikel, Stäube und andere Verunreinigungen auf Platinenoberflächen und Bandmaterial können den Umformprozess und die Qualität der gefertigten Bauteile beeinträchtigen. Besonders bei oberflächensensiblen Umformteilen können bereits kleine Partikel zu Abdrücken oder Oberflächenfehlern führen. Die Folgen reichen von zusätzlicher Nacharbeit und Ausschuss bis hin zu partikelbedingten Belastungen von Werkzeug und Prozess.
Eine gezielte Bürstenreinigung vor dem Umformprozess ermöglicht dabei:
- Partikel von der Materialoberfläche zu entfernen
- Oberflächenfehler und partikelbedingte Beschädigungen zu reduzieren
- Werkzeugstandzeiten und Prozessstabilität zu erhöhen
- Nacharbeit und Ausschuss zu minimieren
Bürstenreinigungssysteme ermöglichen eine kontinuierliche und beidseitige Reinigung der Platinen im Materialdurchlauf. Die Reinigung lässt sich in bestehende Fertigungsprozesse integrieren und mit nachfolgenden Beölungsprozessen kombinieren.
Effiziente beidseitige Platinenreinigung
Raziol Bürstenreinigungsanlage

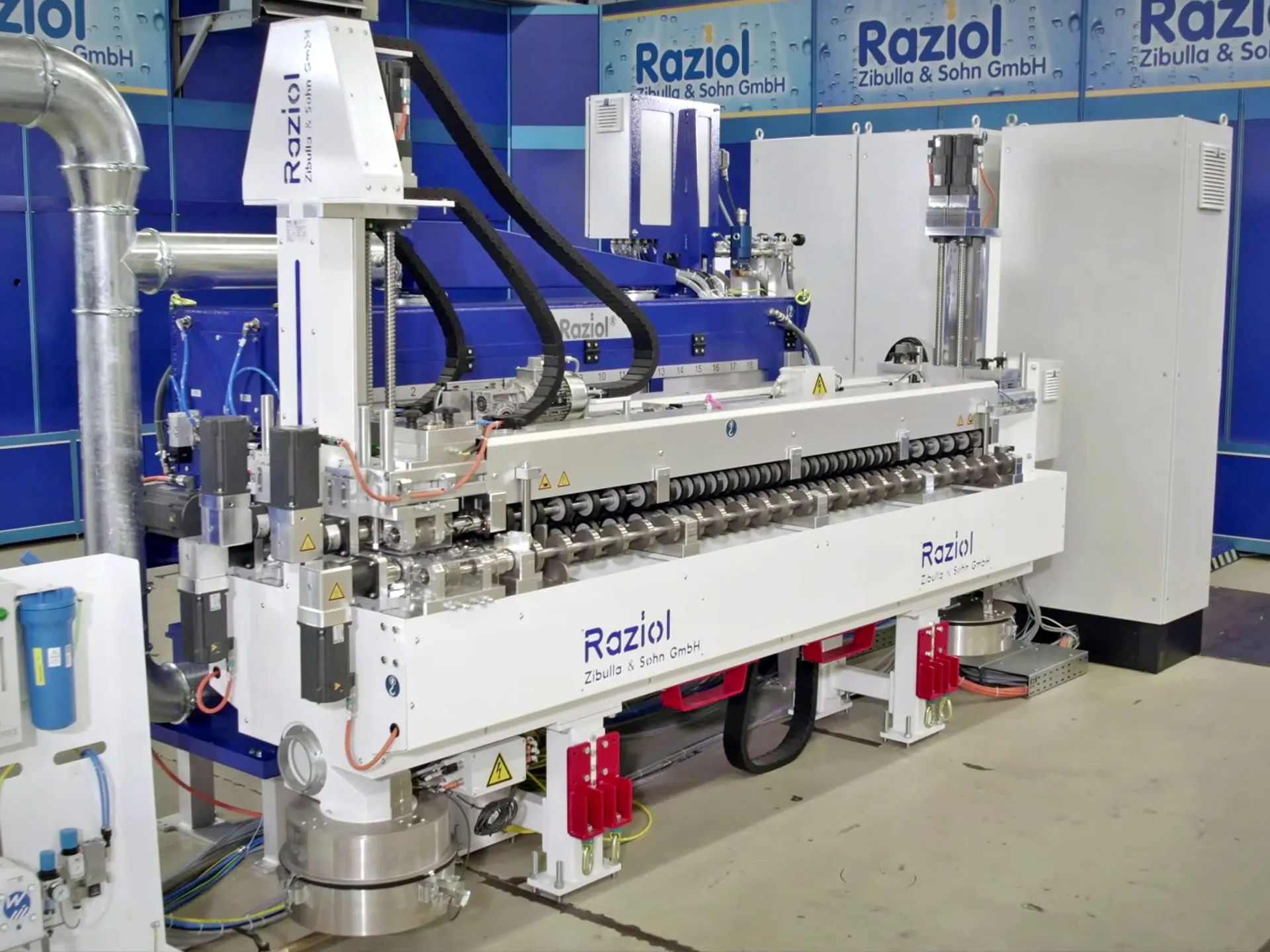

Die Raziol Bürstenreinigungsanlagen (Typ BA-PB P LB-T) ermöglichen die beidseitige Reinigung partikelsensibler Platinen vor dem Beölungs- oder Umformprozess. Mithilfe der Linear-Twinbürsten-Technologie werden störende Partikel zuverlässig von der Materialoberfläche entfernt und so die Voraussetzungen für stabile Umformprozesse und eine hohe Bauteilqualität geschaffen.
Einsatzgebiete
- Reinigung von Platinen vor Beölungs- und Umformprozessen
- Entfernung von Partikeln und Stäuben von Materialoberflächen
- Fertigung oberflächensensibler Bauteile und Außenhautteile im Automotive Bereich
- Reduzierung partikelbedingter Oberflächenfehler, Nacharbeit und Ausschuss
- Schutz von Werkzeugen vor partikelbedingten Beschädigungen
Merkmale
- Beidseitige Platinenreinigung mit Linear-Twinbürsten-Technologie
- Motorisch angetriebene obere und untere Rollgänge für einen sicheren Platinentransport
- Sektorielle Anpresskraft des oberen Rollgangs für einen positionsgenauen Materialdurchlauf
- Berührungslose Crasherkennung bei unzulässigen Platinenwölbungen
- Permanente Bürstenselbstreinigung zur Vermeidung von Partikelverschleppung im Reinigungsprozess
- Integrierte Absaugung zur Abführung abgereinigter Partikel
- Zentrale Steuerung der Platinenreinigung, optional in eine nachgeschaltete Beölungsanlage integrierbar
- Modularer Anlagenaufbau mit standardisierten Baugruppen für eine geringe Ersatzteilhaltung
- Gute Zugänglichkeit relevanter Anlagenkomponenten für Wartungsarbeiten
- Integration in bestehende Produktions- und Pressenlinien möglich
Technische Daten Raziol Bürstenreinigungsanlage
| Technisches Merkmal | Ausführung |
|---|---|
| Platinenwerkstoffe | Stahl, nichtrostender Stahl, Aluminium |
| Platinenbreite quer zur Durchlaufrichtung | 400 - 4.500 mm |
| Platinenlänge in Durchlaufrichtung | ≥ 400 mm |
| Transportgeschwindigkeit | 30 - 190 m/min |
| Max. Anzahl Bürsten | 4 oben, 4 unten |
| Bürstentechnologie | Wandres Linear-Twinbürsten |
| Bürstenmaterial | Polyamid |
| Reinigung | beidseitig |
| Crasherkennung | erfolgt berührungslos bei unzulässiger Platinenwölbung |
