Rollenbandöler mit Walzen Ø 110 mm

Für Vorschublängen bis 350 mm, Hubzahlen bis 80 Hub/min und Materialdicken bis 10 mm.

Produkte
/
Anlagentechnik
/
Walzenbeölungssysteme
/
Rollenbandöler mit Walzen Ø 110 mm

Walzenbeölungssysteme

Rollenbandöler RB SF-Serie

Die Rollenbandöler der RB SF-Serie ermöglichen die gleichmäßige, ölnebelfreie Applikation von Umformschmierstoffen auf Bandmaterial. Je nach Ausführung kommen Filz- oder Bürstenwalzen zum Einsatz, die von innen mit Schmierstoff versorgt werden und das Medium durch direkten Oberflächenkontakt auf das Material übertragen.

Mit einem Walzendurchmesser von 110 mm und einer robusten Konstruktion eignen sich die Systeme für Stanz-, Zieh-, Feinschneid-, Profilier-, Walz- und Biegeprozesse mit größeren Vorschublängen, niedrigeren Hubzahlen und höheren Materialstärken.

Die pneumatische Walzenanstellung und Befettungsbreiten bis 1.300 mm ermöglichen den Einsatz bei größeren Bandbreiten und anspruchsvollen Prozessbedingungen.

Bei besonderen Anforderungen können die Rollenbandöler konstruktiv an die jeweilige Anwendung angepasst werden.

Die RB SF-Serie umfasst Standard- und Transfervarianten für unterschiedliche Anforderungen an Bandführung und Walzenanstellung:

Modell	Besonderheit	Anstellung	Befettungsbreite
RB SF-SW	Robuste Schnellwechselausführung	Oberwalze durch Pneumatikzylinder	50 – 1.300 mm
RB TSF-SW	Getrennte Walzenanstellung, für Transfervorschübe geeignet	Ober- und Unterwalze getrennt	50 – 1.300 mm

Robuste Schnellwechselausführung

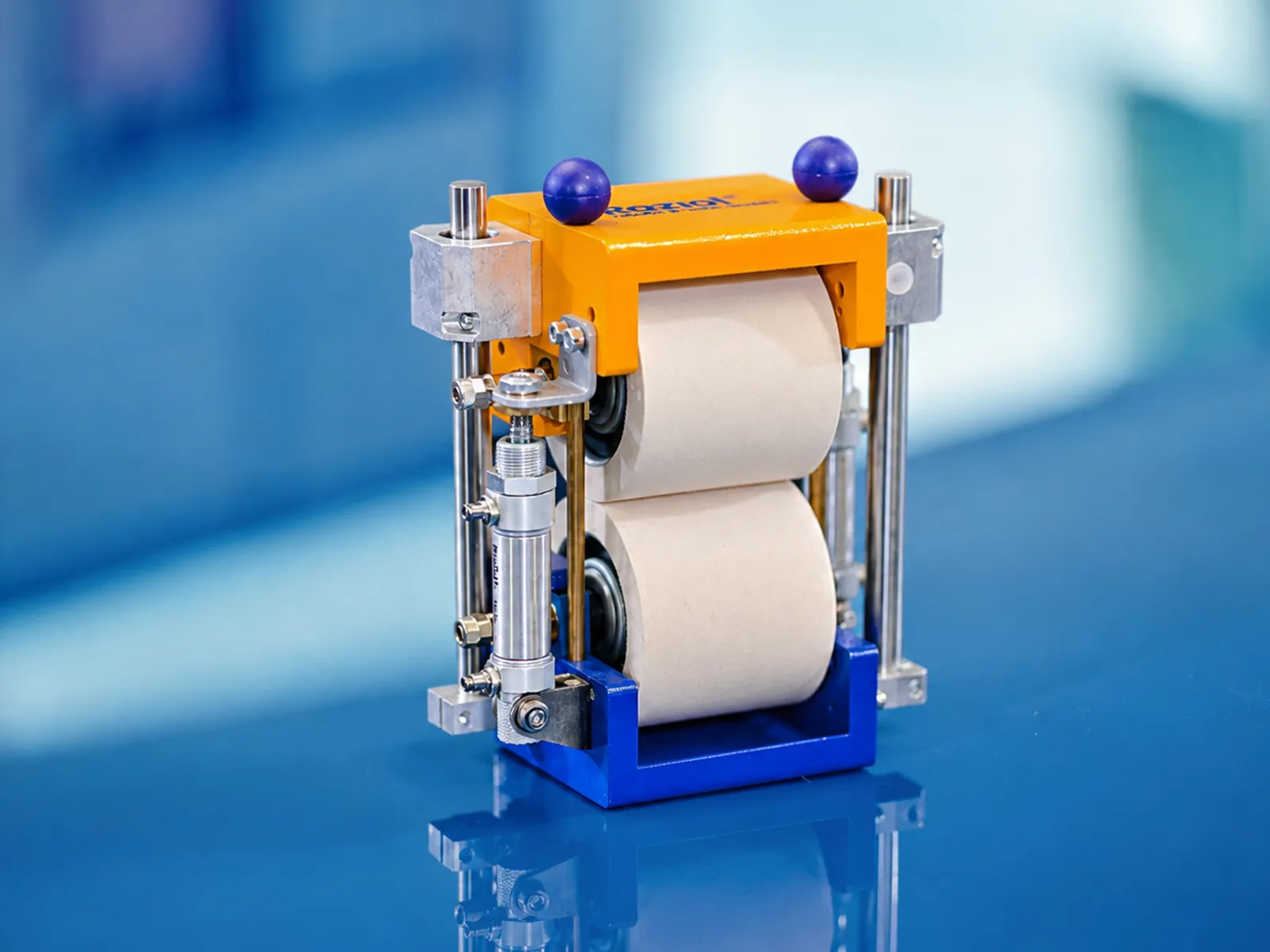

Rollenbandöler Schwer Filz-Schnellwechsler (RB SF-SW)

Der RB SF-SW ist die robuste Schnellwechselausführung der RB SF-Serie. Die Anstellung der Oberwalze erfolgt über zwei seitlich angeordnete Pneumatikzylinder. Präzisionsführungselemente unterstützen eine kontrollierte Führung der Oberwalze und einen gleichmäßigen Anpressdruck auf das Bandmaterial.

Der Öffnungshub von ca. 25 mm erleichtert das Einfädeln des Bandanfangs. Der werkzeuglose Walzenwechsel reduziert den Aufwand bei Rüst- und Wartungsarbeiten.

Für mittel- bis hochviskose Medien ist die Ausführung auf Anfrage auch mit Bürstenwalzen erhältlich (RB SB-SW).

Einsatzgebiete

Stanzen • Feinschneiden • Tiefziehen • Biegen • Walzen • Profilwalzen

Technische Daten

Walzendurchmesser: 110 mm
Walzenausführung: Filz; Bürstenwalze für mittel- bis hochviskose Medien erhältlich
Anstellung der Oberwalze: durch Pneumatikzylinder
Empfohlene maximale Materialstärke: 10,0 mm
Max. Ölviskosität (40 °C): 180 mm²/s (Filz); 500 mm²/s (Bürste)
Befettungsbreite: 75 bis 1300 mm, Anpassung durch Walzenwechselsätze möglich

Technische Daten RB SF-SW

Rollenbandöler Schwer/Filz/Schnellwechsler (RB SF-SW) / Ø 110 mm

Bezeichnung	Befettungsbreite [mm]	Kastenbreite [mm]	Platzbedarf [mm]
RB SF-SW 0075	75	114	335
RB SF-SW 0100	100	139	360
RB SF-SW 0150	150	189	410
RB SF-SW 0200	200	239	460
RB SF-SW 0250	250	289	510
RB SF-SW 0300	300	339	560
RB SF-SW 0350	350	389	610
RB SF-SW 0400	400	439	660
RB SF-SW 0450	450	489	710
RB SF-SW 0500	500	539	760
RB SF-SW 0600	600	639	860
RB SF-SW 0700	700	739	960
RB SF-SW 0800	800	839	1060
RB SF-SW 0900	900	939	1160
RB SF-SW 1000	1000	1039	1260
RB SF-SW 1100	1100	1139	1360
RB SF-SW 1200	1200	1239	1460
RB SF-SW 1300	1300	1339	1560
RB SF-SW Sonder	auf Anfrage	auf Anfrage	auf Anfrage

Produktinformationen & Beratung

Hier finden Sie alle relevanten Dokumente und weiterführenden Informationen zu diesem Produkt. Gerne unterstützen wir Sie bei der Auslegung Ihrer Anwendung und beraten Sie individuell zu passenden Lösungen.

Technische Datenblätter (Filz- & Bürstenausführung)

Technische Anfrage

Persönliche Produktberatung

Für Transfervorschübe

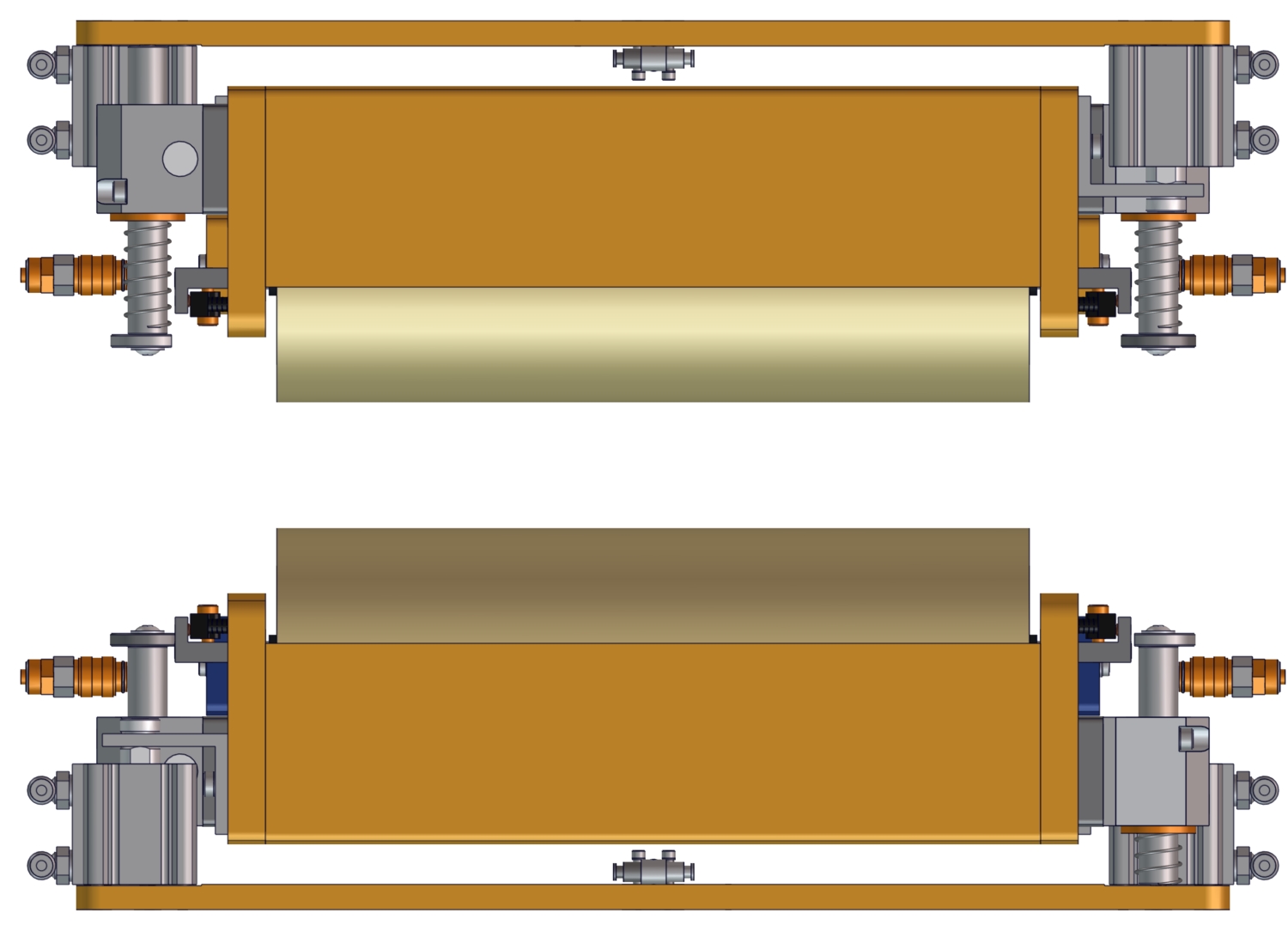

Rollenbandöler Transfer Schwer Filz-Schnellwechsler (RB TSF-SW)

Der RB TSF-SW ist die Transfervariante der RB SF-Serie. Ober- und Unterteil des Rollenbandölers sind getrennt ausgeführt. Die Anstellung von Ober- und Unterwalze erfolgt jeweils pneumatisch. Dadurch können leichte vertikale Bewegungen des Bandmaterials kompensiert werden. Die Walzen werden kontrolliert an der Materialoberfläche geführt und unterstützen eine gleichmäßige Schmierstoffapplikation auch bei Transfervorschüben.

Der Öffnungshub von ca. 25 mm sowie der werkzeuglose Walzenwechsel erleichtern Einfädel-, Rüst- und Wartungsarbeiten.

Für mittel- bis hochviskose Medien ist die Ausführung auf Anfrage auch mit Bürstenwalzen erhältlich (RB TSB-SW).
