Rollenbandöler mit Walzen Ø 32 mm
Für Vorschublängen bis 100 mm, Hubzahlen bis 800 Hub/min und Materialdicken bis 1 mm.
Walzenbeölungssysteme
Rollenbandöler RB M-Serie
Die Rollenbandöler der RB M-Serie ermöglichen die gleichmäßige, ölnebelfreie Applikation von Umformschmierstoffen auf Bandmaterial. Je nach Anwendung kommen Filz- oder Cellporwalzen zum Einsatz, die von innen mit Schmierstoff versorgt werden und das Medium durch direkten Oberflächenkontakt auf das Material übertragen.
Mit einem Walzendurchmesser von 32 mm und einer kompakten Konstruktion eignen sich die Systeme besonders für Stanz- und Biegeautomaten sowie Schnellläuferpressen mit kurzen Vorschublängen, hohen Hubzahlen und geringen Materialstärken.
Je nach Modell stehen unterschiedliche Ausführungen für Walzenanstellung, Walzenwechsel und Bandüberleitung zur Verfügung. Befettungsbreiten bis 400 mm ermöglichen die Anpassung an unterschiedliche Bandbreiten und Prozessanforderungen.
Bei besonderen Anforderungen können die Rollenbandöler konstruktiv an die jeweilige Anwendung angepasst werden.
Die RB M-Serie umfasst vier Ausführungen für unterschiedliche Anforderungen:
| Modell | Besonderheit | Anstellung | Befettungsbreite |
|---|---|---|---|
| RB M | kompakte Basisausführung | Oberwalze durch Zugfedern | 15 – 300 mm |
| RB MS | Schraubausführung mit Walzenwechsel über vier Schrauben | Ober- und Unterwalze durch Druckfedern | 50 – 400 mm |
| RB M-SW | Schnellwechselausführung mit werkzeugloser Walzenentnahme | Oberwalze durch Pneumatikzylinder | 50 – 400 mm |
| RB M Pr SW | Präzisionsausführung mit geschlossenem Gehäuse und Ölwanne | Oberwalze durch Druckfedern | 40 – 200 mm |
Kompakte Basisausführung

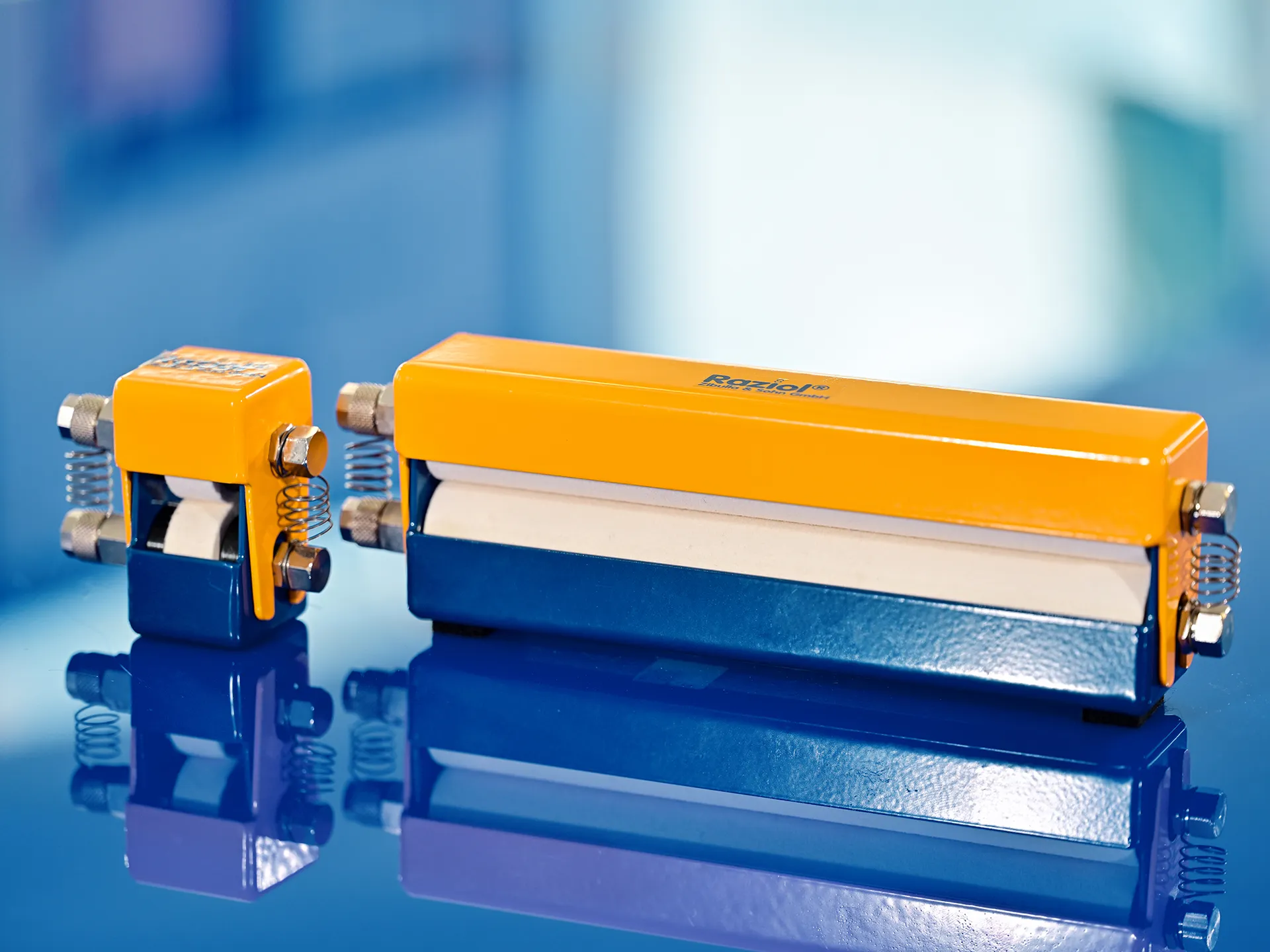

Rollenbandöler Mini (RB M)
Der RB M ist die kompakte Basisausführung der RB M-Serie. Die Anstellung der Oberwalze erfolgt über Zugfedern. Die einfache, robuste Konstruktion eignet sich für kontinuierliche Schmierprozesse beim Stanzen und Biegen dünner Bandmaterialien.
Einsatzgebiete
- Stanzen • Biegen
- Bedingt geeignet: Feinschneiden • Tiefziehen • Profilwalzen
Technische Daten
- Walzendurchmesser: 32 mm
- Anstellung der Oberwalze: durch Zugfedern
- Empfohlene maximale Materialstärke: 1,0 mm
- Max. Ölviskosität (40 °C): 100 mm²/s
- Befettungsbreite: 15 bis 300 mm
Technische Daten RB M
Rollenbandöler Mini (RB M) / Ø 32 mm
| Bezeichnung | Befettungsbreite [mm] | Breite Unterteil [mm] | Breite Oberteil [mm] | Platzbedarf [mm] |
|---|---|---|---|---|
| RB M 015 | 15 | 37 | 42 | 150 |
| RB M 020 | 20 | 37 | 42 | 150 |
| RB M 030 | 30 | 37 | 42 | 150 |
| RB M 050 | 50 | 57 | 62 | 170 |
| RB M 075 | 75 | 82 | 87 | 200 |
| RB M 100 | 100 | 107 | 112 | 220 |
| RB M 150 | 150 | 157 | 162 | 270 |
| RB M 200 | 200 | 207 | 212 | 320 |
| RB M 250 | 250 | 257 | 262 | 370 |
| RB M 300 | 300 | 307 | 312 | 420 |
| RB M Sonder | auf Anfrage | auf Anfrage | auf Anfrage | auf Anfrage |
Produktinformationen & Beratung
Hier finden Sie alle relevanten Dokumente und weiterführenden Informationen zu diesem Produkt. Gerne unterstützen wir Sie bei der Auslegung Ihrer Anwendung und beraten Sie individuell zu passenden Lösungen.
Technisches Datenblatt
Technische Anfrage
Persönliche Produktberatung
Einfacher Walzenwechsel

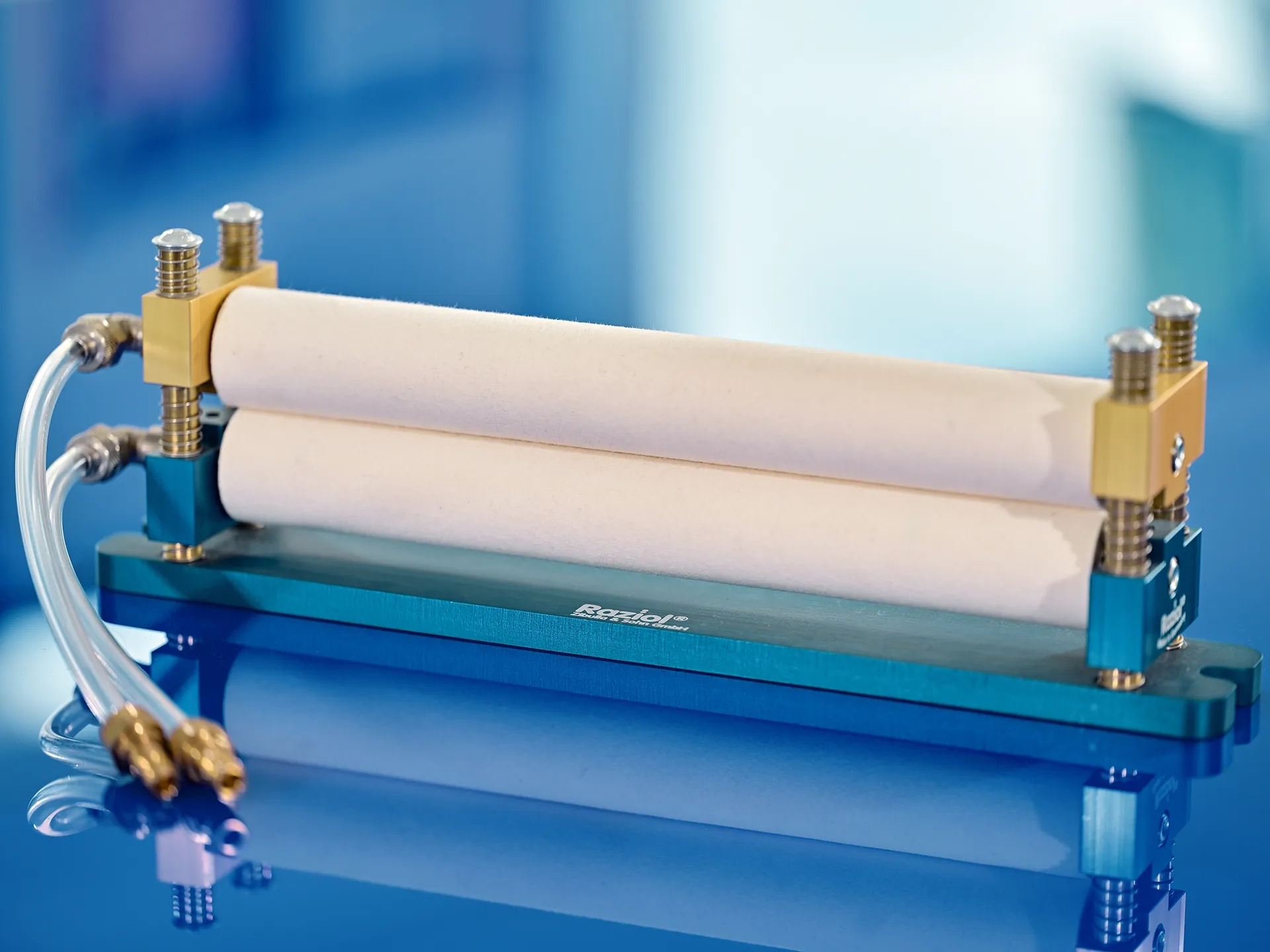

Rollenbandöler Mini Schraube (RB MS)
Der RB MS verfügt über eine offene Konstruktion mit vier Säulenaufnahmen. Die Walzen können durch das Lösen von vier Schrauben gewechselt werden. Die beidseitige Anstellung der Walzen erfolgt über Druckfedern und unterstützt eine gleichmäßige Führung des Bandmaterials.
Die Anpassung an unterschiedliche Bandbreiten erfolgt über Walzenwechselsätze.
Einsatzgebiete
- Stanzen • Biegen • Stanzpakettieren
- Bedingt geeignet: Feinschneiden • Tiefziehen • Profilwalzen
Technische Daten
- Walzendurchmesser: 32 mm
- Anstellung der Ober- und Unterwalze: durch Druckfedern
- Empfohlene maximale Materialstärke: 1,0 mm
- Max. Ölviskosität (40 °C): 100 mm²/s
- Befettungsbreite: 50 bis 400 mm, Anpassung durch Walzenwechselsätze möglich
Technische Daten RB MS
Rollenbandöler Mini/Schraube (RB MS) / Ø 32 mm
| Bezeichnung | Befettungsbreite [mm] | Gehäusebreite [mm] | Befestigungsmaß [mm] | Grundplattenbreite [mm] | Gesamtbreite [mm] |
|---|---|---|---|---|---|
| RB MS 050 | 50 | 82 | 107 | 122 | 130 |
| RB MS 075 | 75 | 107 | 132 | 147 | 155 |
| RB MS 100 | 100 | 132 | 157 | 172 | 180 |
| RB MS 150 | 150 | 182 | 207 | 222 | 230 |
| RB MS 200 | 200 | 232 | 257 | 272 | 280 |
| RB MS 250 | 250 | 282 | 307 | 322 | 330 |
| RB MS 300 | 300 | 332 | 357 | 372 | 380 |
| RB MS 350 | 350 | 382 | 407 | 422 | 440 |
| RB MS 400 | 400 | 432 | 457 | 472 | 490 |
| RB MS Sonder | auf Anfrage | auf Anfrage | auf Anfrage | auf Anfrage | auf Anfrage |
Produktinformationen & Beratung
Hier finden Sie alle relevanten Dokumente und weiterführenden Informationen zu diesem Produkt. Gerne unterstützen wir Sie bei der Auslegung Ihrer Anwendung und beraten Sie individuell zu passenden Lösungen.
Technisches Datenblatt
Technische Anfrage
Persönliche Beratung
Pneumatische Zustellung

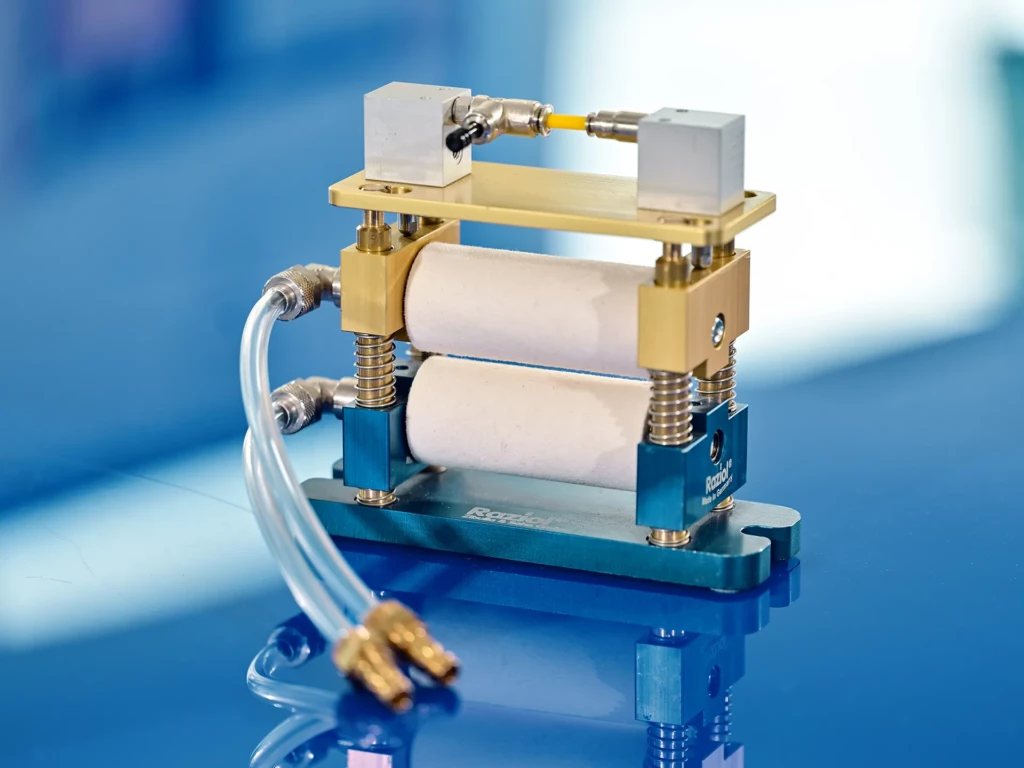

Rollenbandöler Mini-Schnellwechsler (RB M-SW)
Der RB M-SW ist für schnelle Walzenwechsel ausgelegt. Durch die konstruktive Gestaltung der Kopfplatte können die Walzen werkzeuglos entnommen werden. Die pneumatische Anstellung der Oberwalze sorgt für einen kontrollierten und gleichmäßigen Anpressdruck auf das Bandmaterial.
Die Anpassung an unterschiedliche Bandbreiten erfolgt über Walzenwechselsätze.
Einsatzgebiete
- Stanzen • Biegen • Stanzpakettieren
- Bedingt geeignet: Feinschneiden• Tiefziehen
Technische Daten
- Walzendurchmesser: 32 mm
- Anstellung der Oberwalze: durch Pneumatikzylinder
- Empfohlene maximale Materialstärke: 1,0 mm
- Max. Ölviskosität (40 °C): 100 mm²/s
- Befettungsbreite: 50 bis 400 mm, Anpassung durch Walzenwechselsätze möglich
Technische Daten RB M-SW
Rollenbandöler Mini/Schnellwechsler (RB M-SW ) / Ø 32 mm
| Bezeichnung | Befettungsbreite [mm] | Gehäusebreite [mm] | Befestigungsmaß [mm] | Grundplattenbreite [mm] | Gesamtbreite [mm] |
|---|---|---|---|---|---|
| RB M-SW 050 | 50 | 82 | 107 | 122 | 130 |
| RB M-SW 075 | 75 | 107 | 132 | 147 | 155 |
| RB M-SW 100 | 100 | 132 | 157 | 172 | 180 |
| RB M-SW 150 | 150 | 182 | 207 | 222 | 230 |
| RB M-SW 200 | 200 | 232 | 257 | 272 | 280 |
| RB M-SW 250 | 250 | 282 | 307 | 322 | 330 |
| RB M-SW 300 | 300 | 332 | 357 | 372 | 380 |
| RB M-SW 400 | 400 | 432 | 457 | 472 | 490 |
| RB M-SW Sonder | auf Anfrage | auf Anfrage | auf Anfrage | auf Anfrage | auf Anfrage |
Produktinformationen & Beratung
Hier finden Sie alle relevanten Dokumente und weiterführenden Informationen zu diesem Produkt. Gerne unterstützen wir Sie bei der Auslegung Ihrer Anwendung und beraten Sie individuell zu passenden Lösungen.
Technisches Datenblatt
Technische Anfrage
Persönliche Beratung
Präzise Bandführung

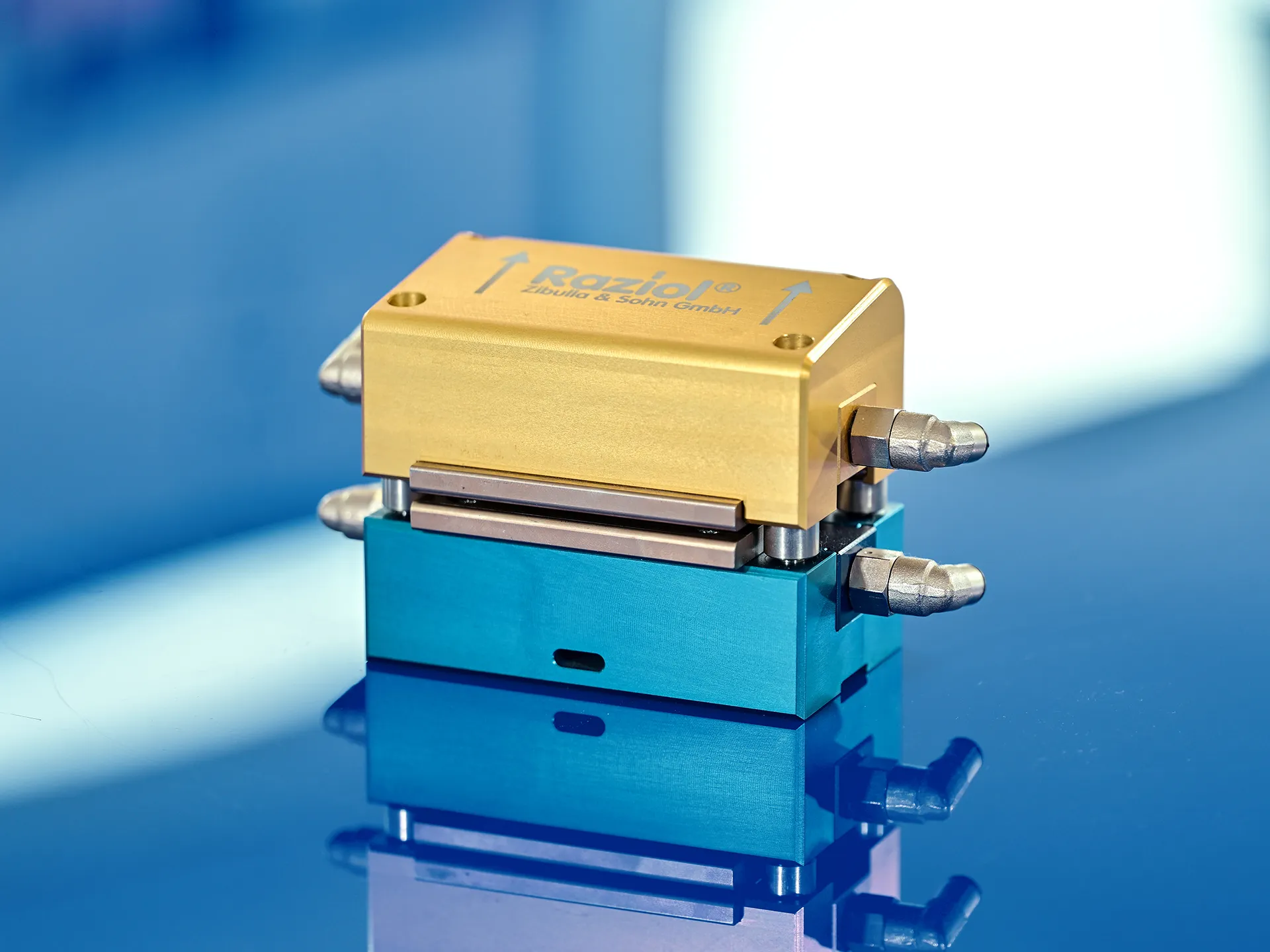

Rollenbandöler Mini Präzision Schnellwechsler (RB M Pr SW)
Der RB M Pr SW ist die kompakte Präzisionsausführung der RB M-Serie. Das geschlossene Gehäuse schützt die Auftragswalzen und eignet sich für Schnellläuferpressen sowie Stanz- und Biegeautomaten mit begrenztem Bauraum. Die integrierte Bandüberleitung unterstützt einen stabilen Materiallauf, insbesondere beim Einfädeln von Dünnband.
Die Anpassung an unterschiedliche Bandbreiten erfolgt über Walzenwechselsätze.
Einsatzgebiete
- Stanzen • Biegen • Stanzpakettieren • Kontaktstanze
- Bedingt geeignet: Feinschneiden • Tiefziehen
Technische Daten
- Walzendurchmesser: 32 mm
- Anstellung der Oberwalze: durch Druckfedern
- Empfohlene maximale Materialstärke: 1,0 mm
- Max. Ölviskosität (40 °C): 100 mm²/s
- Befettungsbreite: 40 bis 200 mm, Anpassung durch Walzenwechselsätze möglich
- Bandüberleitung: ein- und auslaufseitig
- Besonderheit: Flexibilität durch Verstellung des Rollenbandölers auf der Ölwanne quer zur DLR
Technische Daten RB M Pr SW
Rollenbandöler Mini/Präzision/Schnellwechsler (RB M Pr SW) / Ø 32 mm
| Bezeichnung | Befettungsbreite [mm] | Gehäusebreite [mm] | Befestigungsmaß [mm] | Gesamtbreite [mm] |
|---|---|---|---|---|
| RB 040 M Pr SW Spr | 40 | 70 | 200 | 230 (Ölwanne) |
| RB 050 M Pr SW Spr | 50 | 80 | 200 | 230 (Ölwanne) |
| RB 075 M Pr SW Spr | 75 | 105 | 200 | 230 (Ölwanne) |
| RB 100 M Pr SW Spr | 100 | 130 | 200 | 230 (Ölwanne) |
| RB 150 M Pr SW Spr | 150 | 180 | 200 | 230 (Ölwanne) |
| RB M Pr SW Spr Sonder | auf Anfrage | auf Anfrage | auf Anfrage | auf Anfrage |
